1. Өнім аяқталдыview
This manual provides essential information for the safe and efficient operation of your JINJUNYE 18000BTU Mini Split Air Conditioner Ductless Inverter Heat Pump. This system is designed to provide both cooling and heating for spaces up to 1250 sq. ft., featuring energy-efficient inverter technology and a low noise level of 22 dB in sleep mode.
Негізгі ерекшеліктері:
- Энергия тиімді: ETL and AHRI certified, 17 SEER2 rating, inverter technology for up to 35% electricity savings.
- Көп режимді жұмыс: Cooling, Heating, Fan, Dry, and Auto modes for year-round comfort.
- Тыныш жұмыс: As low as 22dB in Sleep Function.
- Өзін-өзі тазалау: 131℉ high-temperature self-cleaning function for fresh air.
- Күшті өнімділік: 18000 BTU cooling capacity and 19000 BTU heating capacity.
- Жетілдірілген функциялар: Timer (0.5-24H), Eco, Mute, Turbo, Health, Swing, Multi-Fan Speed, Child-Lock, I Set (Memory Function), I Feel.
Image 1.1: JINJUNYE 18000BTU Mini Split Air Conditioner system components, including the indoor unit, outdoor unit, remote control, and installation accessories.
2. Қауіпсіздік туралы ақпарат
Please read all safety warnings and instructions carefully before installation and operation to prevent injury or damage. Keep this manual for future reference.
- Кәсіби орнату қажет: This unit requires professional installation by a qualified technician. Improper installation can lead to electric shock, fire, or water leakage.
- Электр қауіпсіздігі: Ensure the power supply matches the unit's requirements (208-230V). Do not operate with wet hands or near water.
- Тоңазытқыш: This unit uses R-32 refrigerant. Handle with care and ensure proper ventilation during service.
- Балалар мен осал тұлғалар: Бұл құрылғы физикалық, сенсорлық немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жоқ адамдардың қадағалауынсыз немесе нұсқаулығынсыз пайдалануына арналмаған.
- Техникалық қызмет көрсету: Тазалау немесе техникалық қызмет көрсету алдында әрқашан электр қуатын ажыратыңыз.
3. Қорапта не бар
The JINJUNYE Mini Split Air Conditioner comes in two packages. Verify all components are present upon delivery.

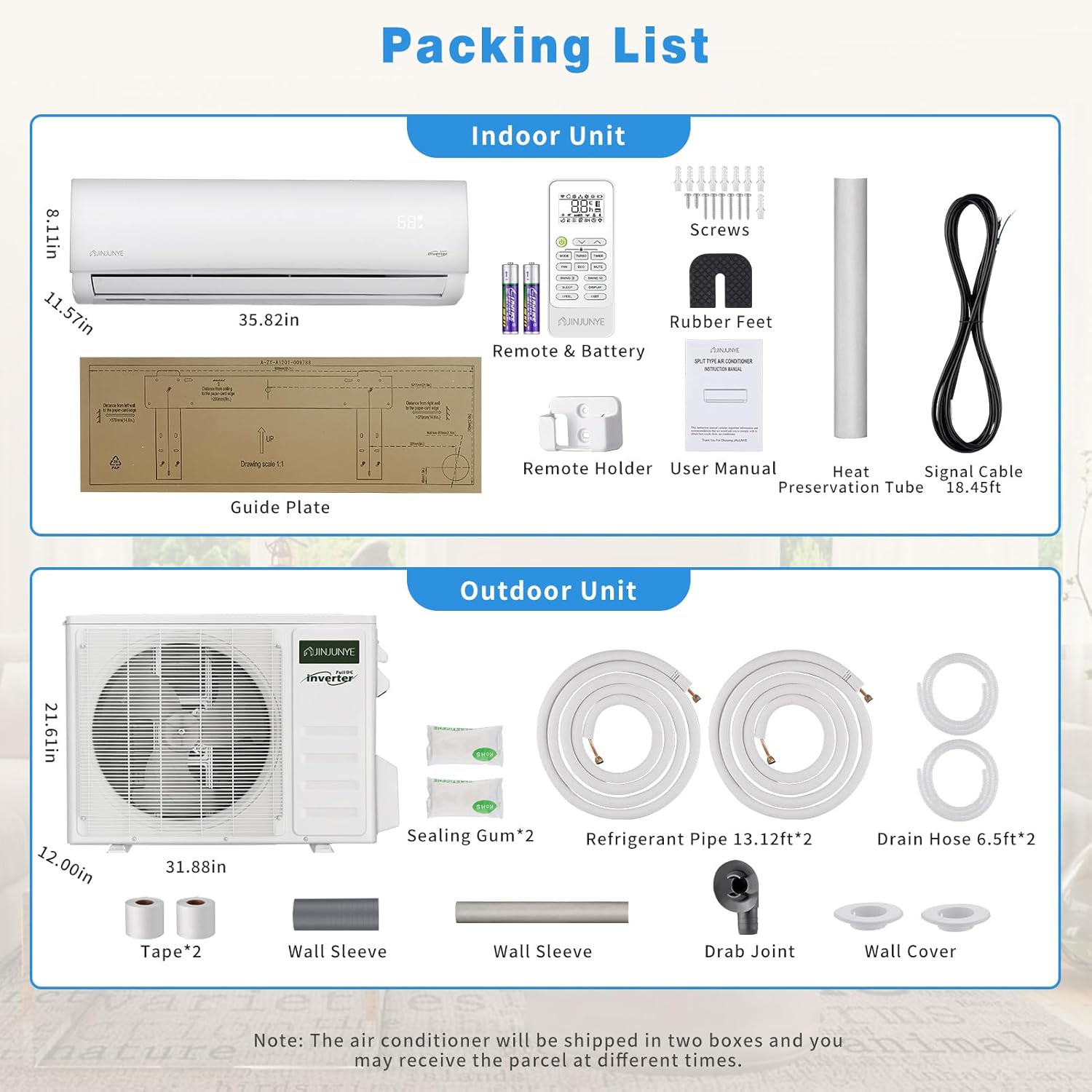

Image 3.1: Detailed packing list for both indoor and outdoor unit packages.
Indoor Unit Package:
- Ішкі блок
- 18.45ft Signal Cable
- Қашықтан басқару пульті және батареялар
- Пайдаланушы нұсқаулығы
- Бағыттау тақтасы
- Резеңке аяқ
- Бұрандалар
- Қашықтан ұстағыш
- Heat Preservation Tube
Outdoor Unit Package:
- Сыртқы блок
- Refrigerant Pipe 17ft (x2)
- Drain Hose 6.5ft (x2)
- Қабырғалық жең
- Sealing Gum (x2)
- Tape (x2)
- Drab Joint
- Қабырға қақпағы
4. Орнату және орнату
Маңызды: This mini split system requires professional installation. Attempting to install the unit without proper training and tools can void the warranty and lead to serious injury or damage. Consult a certified HVAC technician for installation.
The installation kit includes all necessary components such as copper pipe sets and communication wires. The outdoor unit is designed to withstand high temperatures up to 132℉ and features an air-cooled technology to maintain optimal performance.
5. Пайдалану нұсқаулары
Your JINJUNYE Mini Split AC/Heating System offers multiple modes and functions for customized comfort. Use the provided remote control to access these features.

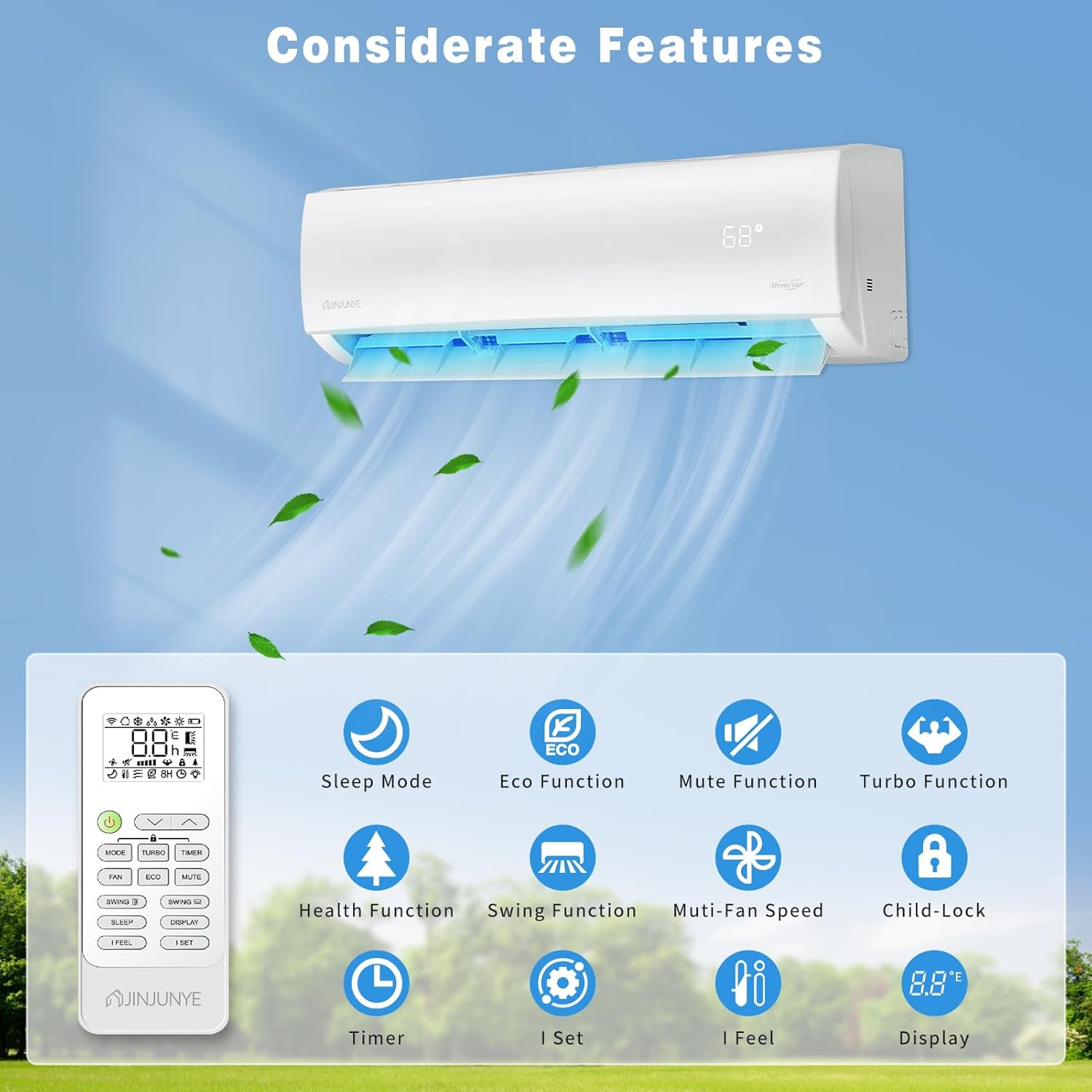

5.1-сурет: аяқталдыview of the remote control and various functions available.
5.1 Жұмыс режимдері

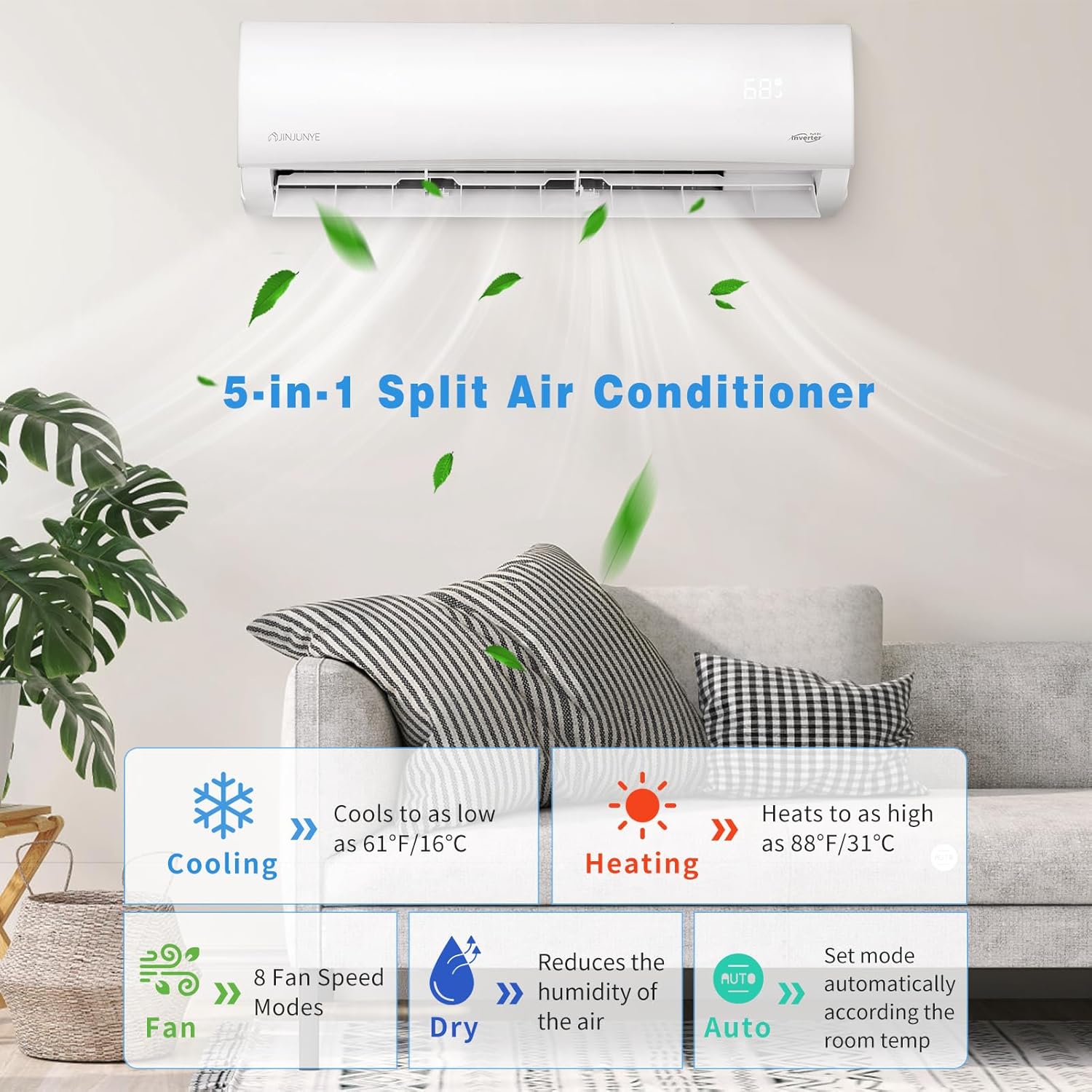

Image 5.2: Visual representation of the 5-in-1 split air conditioner modes.
- Салқындату режимі: Cools the room down to 61℉ (16℃).
- Жылыту режимі: Heats the room up to 88℉ (31℃). Note: When starting heating mode, it may take 5-10 minutes to generate hot air due to the anti-cold air direct blowing function.
- Желдеткіш режимі: Circulates air with 8 adjustable fan speeds and 4D airflow.
- Құрғақ режим (дымқылдандыру): Ауадағы ылғалдылықты азайтады.
- Авто режим: Бөлме температурасына байланысты тиісті режимді автоматты түрде таңдайды.
5.2 Арнайы функциялар
- Ұйқы функциясы: Operates at an ultra-quiet 22dB for undisturbed rest.
- Таймер: Құрылғыны 0.5-24 сағат ішінде автоматты түрде қосылатын немесе өшіретін етіп орнатыңыз.
- Эко функциясы: Optimizes energy consumption for efficiency.
- Дыбысты өшіру функциясы: Silences operational sounds.
- Турбо функциясы: Жылдам салқындатуды немесе жылытуды қамтамасыз етеді.
- Health Function: Ауа сапасын жақсартады.
- Айналмалы функция: Controls the direction of airflow.
- Балалар құлпы: Параметрлердің күтпеген өзгерістерін болдырмайды.
- I Set (Memory Function): Remembers your preferred settings (temperature, mode, fan speed).
- I Feel: Нақты жайлылық үшін қашықтан басқару пультінің орналасқан жеріндегі температураны сезінеді.
Image 5.3: The unit operating in Sleep Mode, highlighting its quiet performance.
Image 5.4: Illustration of vector precision air supply with different swing and blow options.
6. Техникалық қызмет көрсету
Тұрақты техникалық қызмет көрсету кондиционердің оңтайлы өнімділігі мен ұзақ қызмет ету мерзімін қамтамасыз етеді.
6.1 Өзін-өзі тазалау функциясы
The unit features a 131℉ high-temperature self-cleaning function to maintain internal hygiene and air quality. This function automatically cleans the interior to protect your family's breathing health.
Image 6.1: The self-cleaning function in action, showing water cleaning the internal components.
6.2 Сүзгіні тазалау
The air filter can be easily removed and cleaned under water. Refer to the user manual for detailed instructions on filter removal and cleaning frequency. If the display shows a 'CL' code, it indicates that the filter needs cleaning.
7. Ақаулықтарды жою
Бұл бөлімде сіз кездесетін жалпы мәселелердің шешімдері берілген. Мұнда тізімде жоқ мәселелер болса немесе мәселелер шешілмесе, тұтынушыларды қолдау қызметіне хабарласыңыз.
| Мәселе | Ықтимал себебі | Шешім |
|---|---|---|
| Құрылғы қосылмайды | Қуат көзі жоқ; Қашықтан басқару пультінің батареялары төмен; Құрылғы күту режимінде. | Check power connection; Replace remote batteries; Press power button on remote or unit. |
| Салқындату/жылыту жеткіліксіз | Dirty air filter; Doors/windows open; Temperature setting incorrect; Obstruction to airflow. | Clean air filter; Ensure room is sealed; Adjust temperature setting; Remove obstructions. |
| Ерекше емес шу | Loose parts; Unit not level; Foreign object inside. | Check for loose components; Ensure unit is level; Contact professional for inspection. |
| Судың ағуы | Бітелген су төгетін түтік; Дұрыс орнатылмаған. | Clear drain hose; Contact professional for inspection and re-installation. |
| 'CL' code on display | Ауа сүзгісі тазалауды қажет етеді. | Clean the air filter as per maintenance instructions. |
8. Техникалық сипаттамалар
| Техникалық сипаттама | Мәлімет |
|---|---|
| Бренд атауы | ДЖИНДЖУНИ |
| Үлгі нөмірі | KF450068-01 |
| Салқындату сыйымдылығы | 18000 BTU |
| Жылыту сыйымдылығы | 19000 BTU |
| Тtage | 208-230 вольт |
| Маусымдық энергия тиімділігі коэффициенті (SEER2) | 17 |
| Шу деңгейі | 22 дБ (Ұйқы режимі) |
| Қамту аймағы | 1250 шаршы футқа дейін |
| Хладагент | R-32 |
| Өнім өлшемдері (ішкі блок) | 11.57 x 35.82 x 8.11 дюйм |
| Элемент салмағы | 85.4 фунт |
| Материал түрі | Iron, Copper, Plastic |
| Орнату түрі | Бөлу жүйесі |
| Арнайы мүмкіндіктер | 4 Way Swing, Heating & Cooling Function, Inverter Compressor, Remote Controlled, Sleep Mode |
Image 8.1: Illustration of the unit's powerful cooling and heating output.
9. Кепілдік және қолдау
For warranty information, please refer to the documentation included with your product or contact JINJUNYE customer service. JINJUNYE offers customer support for inquiries and assistance with your product.
Қосымша көмек алу үшін мына сайтқа кіріңіз JINJUNYE Store немесе тікелей тұтынушыларға қызмет көрсетуге хабарласыңыз.
