1. Кіріспе
This manual provides instructions for the Panasonic LUMIX Leica DG SUMMILUX 9mm F1.7 ASPH lens (Model H-X09). This ultra-wide-angle prime lens is designed for Micro Four Thirds cameras, offering a large F1.7 aperture for excellent low-light performance and shallow depth of field. It is suitable for both still photography and video recording, featuring advanced optical design and robust construction.
Figure 1: Panasonic LUMIX Leica DG SUMMILUX 9mm F1.7 ASPH Lens (Model H-X09).
2. Орнату
2.1 Объективті бекіту
- Фотокамераның да, объективтің де өшірілгеніне көз жеткізіңіз.
- Объективтен артқы объектив қақпағын және камерадан корпус қақпағын алыңыз.
- Align the mounting index (red dot) on the lens with the mounting index on the camera body.
- Insert the lens into the camera's lens mount and turn it clockwise until it clicks into place. Do not force the lens.
Figure 2: The H-X09 lens mounted on a Micro Four Thirds camera body.
2.2 Объективті ажырату
- Камераның өшірілгеніне көз жеткізіңіз.
- Фотокамераның корпусындағы объективті босату түймесін басқан кезде объективті тоқтағанша сағат тіліне қарсы бұраңыз.
- Объективті камера корпусынан абайлап алыңыз.
- Attach the rear lens cap to the lens and the body cap to the camera to protect the sensors and optics.
2.3 Объектив қақпағын бекіту
The lens hood helps to block unwanted light and protect the front element of the lens. Align the lens hood with the front of the lens and turn it until it locks into place. Ensure it is securely attached.
3. Операция
3.1 Фокустау
The H-X09 lens supports both autofocus (AF) and manual focus (MF). The focus mode is typically controlled via your camera body settings.
- Автофокус: The lens is designed for smooth, silent operation with the camera's high-speed, high-precision contrast AF system.
- Қолмен фокус: For precise control, switch your camera to manual focus mode. The focus ring on the lens allows for direct adjustment. For non-linear settings, focus shifts variably with rotation speed. For linear settings, focus shifts with a designated amount per rotational quantum.

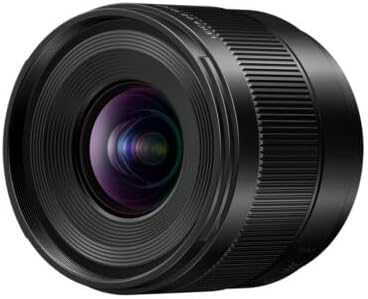

3-сурет: жағы view of the H-X09 lens, highlighting the focus ring and markings.
3.2 Диафрагманы басқару
The lens features a large F1.7 maximum aperture, allowing for excellent performance in low-light conditions and the creation of beautiful bokeh (background blur). Aperture control is managed through your camera body. The 7-blade circular aperture diaphragm contributes to smooth, pleasing фокустан тыс аймақтар.
3.3 Video Recording Performance
This lens excels in video recording with features designed to enhance video quality:
- Minimal Focus Breathing: A mechanism suppresses focus breathing, ensuring stable framing when adjusting focus during video capture.
- Smooth Aperture Control: Micro-step aperture control allows for seamless exposure changes, preventing abrupt shifts in brightness during recording.
3.4 Understanding Focal Length
The H-X09 is a 9mm prime lens. On a Micro Four Thirds system, this provides an equivalent focal length of 18mm in 35mm format, making it an ultra-wide-angle lens. This is ideal for landscapes, architecture, street photography, and vlogging where a wide field of view қалаулы.
4. Техникалық қызмет көрсету
4.1 Объективті тазалау
- Use a lens blower brush to remove dust and loose particles from the lens surface.
- For smudges or fingerprints, use a clean, soft microfiber cloth specifically designed for optics, along with a small amount of lens cleaning solution. Apply the solution to the cloth, not directly to the lens.
- Ортасынан сыртқа қарай дөңгелек қимылмен ақырын сүртіңіз.
- Avoid touching the lens surface with your fingers.
4.2 Dust/Splash-Resistant Design
The LEICA DG SUMMILUX 9mm F1.7 features a rugged dust/splash-resistant design, allowing for use in challenging conditions, including temperatures down to -10 degrees Celsius. However, dust and splash resistance does not guarantee that damage will not occur if this lens is subjected to direct contact with dust and water. Always exercise caution when using the lens in adverse weather conditions.
Figure 4: Illustration of the lens's dust, splash, and freeze-resistant construction.
4.3 Сақтау
When not in use, store the lens with both front and rear caps attached in a dry, cool place away from direct sunlight and extreme temperatures. Consider using a dehumidifying cabinet if you live in a humid environment.
5. Ақаулықтарды жою
| Мәселе | Ықтимал себебі | Шешім |
|---|---|---|
| Объектив камера арқылы танылмады. | Improperly mounted lens, dirty electrical contacts. | Ensure the lens is securely attached. Clean the electrical contacts on both the lens and camera with a clean, dry cloth. |
| Автофокус баяу немесе дәл емес. | Low light conditions, subject lacks contrast, camera settings. | Ensure adequate lighting. Focus on areas with clear contrast. Check camera's AF mode and settings. |
| Суреттер бұлыңғыр. | Incorrect focus, camera shake, dirty lens element. | Verify focus. Use a faster shutter speed or tripod to prevent camera shake. Clean the lens elements. |
| Lens hood does not attach securely. | Misalignment, debris in mounting groove. | Ensure correct alignment. Check for and remove any debris from the mounting groove. |
6. Техникалық сипаттамалар
| Ерекшелік | Мәлімет |
|---|---|
| Бренд | Panasonic |
| Модель атауы | H-X09 |
| Фокус ұзындығы | 9mm (18mm equivalent on 35mm format) |
| Максималды апертура | F1.7 |
| Ең төменгі диафрагма | F16 |
| Объектив түрі | Wide Angle Prime Lens |
| Үйлесімді орнатулар | Микро Төрт Үштен |
| Линзаның құрылысы | 12 elements in 9 groups (2 Aspherical, 2 ED, 1 UHR) |
| Диафрагма пышақтарының саны | 7 (дөңгелек апертуралы диафрагма) |
| Ең аз фокустау қашықтығы | 0.095 м (0.31 фут) |
| Максималды үлкейту | 0.25x (35mm camera equivalent: 0.5x) |
| Сүзгі өлшемі | 55 мм |
| Элемент салмағы | Шамамен 130 г (0.29 фунт) |
| Dust/Splash/Freeze-Resistant | Yes (down to -10°C) |
| Фокус түрі | Автоматты фокус |
| Линза жабынының сипаттамасы | Фторлы жабын |
Figure 5: H-X09 Lens Construction Diagram.
Figure 6: H-X09 MTF Chart (9mm F1.7).
7. Кепілдік және қолдау
7.1 Кепілдік туралы ақпарат
This Panasonic LUMIX Leica DG SUMMILUX 9mm F1.7 ASPH lens (Model H-X09) comes with a 1 жылдық өндірушінің кепілдігі. Please retain your proof of purchase for warranty claims. For detailed terms and conditions, refer to the warranty card included with your product or visit the official Panasonic support webсайт.
7.2 Тұтынушыларды қолдау қызметі
Қосымша көмек, техникалық қолдау немесе қызмет сұраулары үшін Panasonic тұтынушыларды қолдау қызметіне хабарласыңыз. Байланыс ақпаратын және қосымша ресурстарды ресми Panasonic сайтынан таба аласыз webсайт: www.panasonic.com/us/support.
