INFURIDER YF-1500C Infrared Laser Thermometer User Manual

1. Кіріспе

The INFURIDER YF-1500C is a professional non-contact infrared thermometer designed for safely measuring surface temperatures of hot, hazardous, or hard-to-reach objects. This device provides quick and accurate temperature readings without physical contact, making it ideal for various industrial, automotive, and home applications. Simply point the thermometer at the target and press the trigger to obtain the temperature.

Important Safety Note: This device is not intended for measuring human or animal body temperature.

2. Қауіпсіздік туралы ақпарат

• Лазерлік қауіпсіздік: This product uses a Class II laser with an optical output of less than 0.5 mW and a wavelength of 8-14um. Do not stare directly into the laser beam or point it at people or animals.
• Мақсатты пайдалану: This thermometer is designed for industrial and household surface temperature measurements only. It is not a medical device.
• Өңдеу: Do not expose the device to extreme temperatures, humidity, or direct sunlight. Avoid dropping or subjecting the device to strong impacts.
• Техникалық қызмет көрсету: Refer to the maintenance section for cleaning instructions. Do not attempt to disassemble or repair the device yourself.

3. Өнімнің ерекшеліктері

• Жоғары дәлдік: +/-2% reading or +/-2℃ (for temperatures above 0℃), +/-4℃ (for -50℃ to 0℃).
• Кең температура диапазоны: -58℉ - 2732℉ (-50℃ - 1500℃).
• Distance Spot Ratio (D:S): 30:1, allowing for safer measurements from a distance.
• Реттелетін эмиссия: 0.1-1.0, for accurate readings on various surface materials.
• Жылдам жауап беру уақыты: 0.25 seconds for instant readings.
• Қос лазерлік көрсеткіш: Өлшеу аймағын дәл нысанаға алу үшін.
• Color LCD Backlight & Flashlight: Ensures clear visibility of readings in dark environments.
• Data Record Function: Stores up to 12 sets of data.
• High/Low Alarm (HAL/LAL): User-settable temperature alarms with audible alerts.
• Автоматты түрде өшіру: Powers off after 30 seconds of inactivity to conserve battery.
• Деректерді сақтау: Дисплейдегі ағымдағы көрсеткішті тоқтатады.
• MAX/MIN/AVG/DIF Display: Shows maximum, minimum, average, and differential temperature values.
• Unit Switchable: Цельсий (℃) және Фаренгейт (℉) арасында оңай ауысыңыз.
• Төмен батарея көрсеткіші: Батареяны ауыстыру қажет болған кезде ескерту.
• Пайдаланушыға ыңғайлы дизайн: Non-slip grip for comfortable handling.

4. Өнім аяқталдыview

Familiarize yourself with the components and display of your INFURIDER YF-1500C thermometer.

1-сурет: INFURIDER YF-1500C Components and Display Layout.

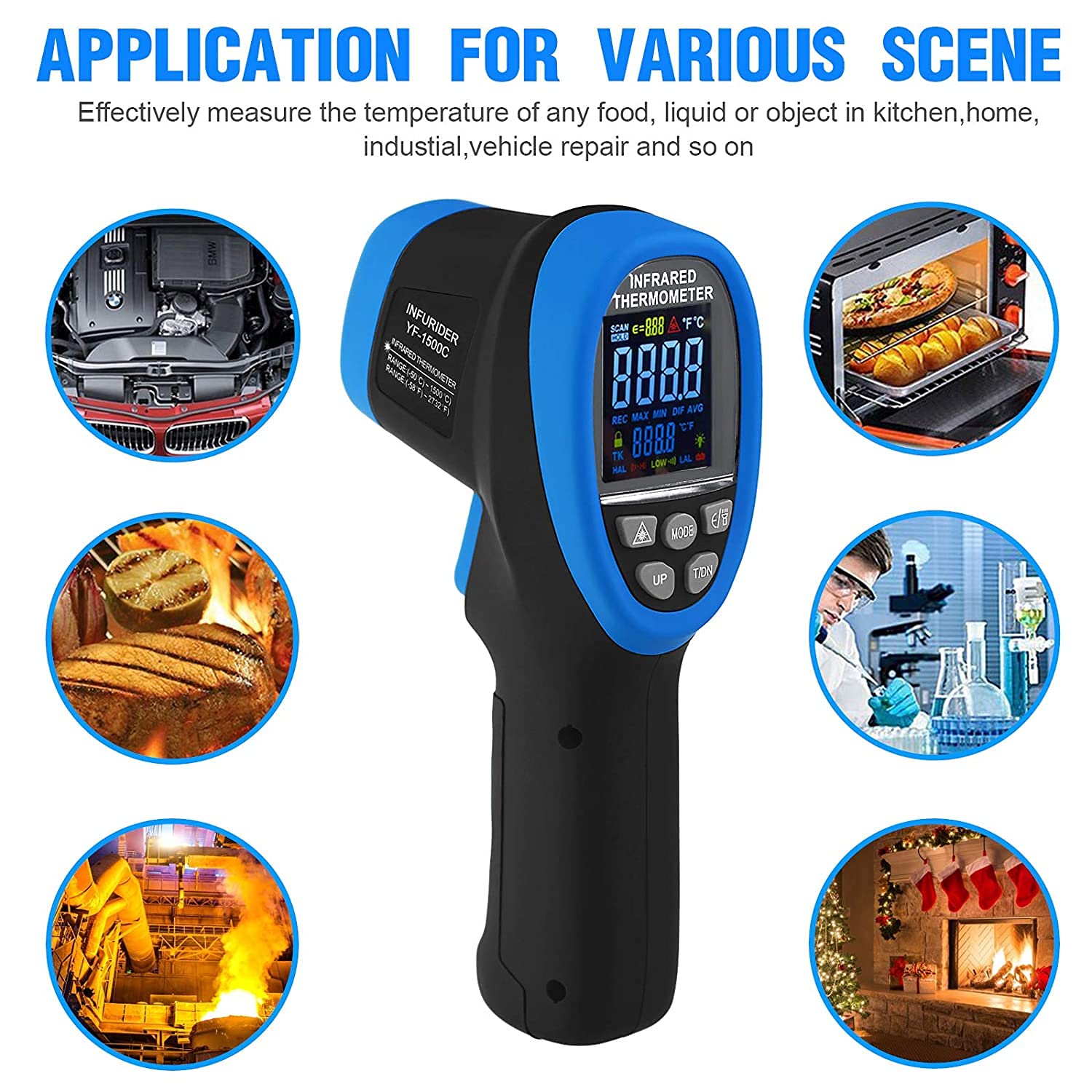

2-сурет: Diverse applications of the INFURIDER YF-1500C thermometer.

5. Орнату

5.1 Батареяны орнату

The INFURIDER YF-1500C requires one 9V (6F22) battery for operation. Follow these steps to install or replace the battery:

1. Термометрдің тұтқасындағы батарея бөлімін табыңыз.
2. Use the provided screwdriver to loosen the screw securing the battery compartment cover.
3. Gently pull down the battery door in the direction of the arrow to open the compartment.
4. Insert a new 9V (6F22) battery, ensuring correct polarity.
5. Батарея бөлігінің қақпағын жауып, бұранданы қатайтыңыз.

3-сурет: Battery Replacement Steps.

6. Пайдалану нұсқаулары

6.1 Қуатты қосу/өшіру

To power on the thermometer, simply press the measurement trigger. The device will automatically shut off after 30 seconds of inactivity to conserve battery life.

6.2 Measuring Temperature

Point the infrared lens towards the target object. Press and hold the measurement trigger. The dual laser pointers will indicate the measurement area. The temperature reading will be displayed on the LCD screen. Release the trigger to hold the reading (Data Hold function).

4-сурет: Understanding the 30:1 Distance Spot Ratio.

6.3 Unit Conversion (℃/℉)

To switch between Celsius (℃) and Fahrenheit (℉), press the '℃/℉' button located on the control panel.

5-сурет: Celsius and Fahrenheit Conversion on Display.

6.4 Режимді таңдау

Press the 'MODE' button to cycle through different display modes:

• МАКС: Ағымдағы өлшеу сеансы кезінде тіркелген максималды температураны көрсетеді.
• MIN: Ағымдағы өлшеу сеансы кезінде жазылған ең төменгі температураны көрсетеді.
• AVG: Displays the average temperature recorded.
• DIF: Displays the difference between the maximum and minimum temperatures.
• REC: Activates data recording mode. Press 'MODE' to select 'REC', then use the trigger to record up to 12 sets of data.
• HAL/LAL (High/Low Alarm): Allows you to set high and low temperature alarm thresholds.

6.5 Сәулеленуді реттеу

Emissivity (E) is crucial for accurate temperature readings. Different materials have different emissivities. The YF-1500C allows adjustment from 0.1 to 1.0. To adjust emissivity, press the 'E/' button, then use the 'UP' or 'DOWN' buttons to change the value. Consult a standard emissivity table for common materials if precise measurements are required.

6.6 Жоғары/Төмен температура дабылы

To set the high (HAL) or low (LAL) temperature alarm:

1. Press the 'MODE' button until 'HAL' or 'LAL' appears on the display.
2. Use the 'UP' or 'DOWN' buttons to adjust the desired alarm temperature.
3. Once set, if the measured temperature exceeds the HAL or falls below the LAL, the device will emit an audible 'beep beep beep' sound and the alarm icon will flash.

6-сурет: Temperature Alarm Indication.

6.7 Артқы жарық және фонарь

Press the 'Back light/up' button to toggle the LCD backlight and flashlight on or off. This feature is useful for measurements in dimly lit conditions.

7. Техникалық қызмет көрсету

7.1 Тазалау

Термометрді тазалау үшін, оны сүртіңізasing with a clean, damp cloth. Do not use abrasive cleaners or solvents. Ensure the infrared lens is kept clean and free of dust or debris for accurate readings.

7.2 Сақтау

When not in use, store the thermometer in its carrying case in a cool, dry place, away from direct sunlight and extreme temperatures. For prolonged storage, it is recommended to remove the battery to prevent leakage.

8. Ақаулықтарды жою

• Display shows "Lo" or "Hi": This indicates the measured temperature is outside the device's operational range.
• Дұрыс емес көрсеткіштер:
  • Check the distance-to-spot ratio; ensure the target fills the measurement spot.
  • Өлшенетін материалдың сәулелену параметріне сәйкес келетініне көз жеткізіңіз.
  • Ensure the infrared lens is clean.
• Қуат жоқ:
  • 9 В батареясының дұрыс орнатылғанын тексеріңіз.
  • Replace the battery if the low battery indicator is shown or if the device does not power on.
• Дабыл күтпеген жерден шырылдады: Check the HAL/LAL settings to ensure they are appropriate for your application.

9. Техникалық сипаттамалар

10. Пакет мазмұны

The INFURIDER YF-1500C package includes:

• 1 x INFURIDER YF-1500C Infrared Thermometer
• 1 x Тасымалдау қорабы
• 1 x бұрағыш
• 1 x 9V (6F22) Battery
• 1 x Пайдаланушы нұсқаулығы

11. Кепілдік және қолдау

INFURIDER provides lifetime technical support for this product. If you have any questions or require assistance with your thermometer, please do not hesitate to contact us. We are committed to providing prompt support.
