Steinbach SPS 100-1 Self-Priming Filter Pump User Manual

1. Кіріспе

This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Steinbach SPS 100-1 self-priming filter pump. Please read all instructions carefully before installation and use. Keep this manual for future reference.

2. Қауіпсіздік нұсқаулары

Қауіпсіздік туралы маңызды ақпарат:

• Кез келген техникалық қызмет көрсету немесе тазалауды орындамас бұрын әрқашан сорғыны қуат көзінен ажыратыңыз.
• Ensure the electrical installation complies with local regulations and is protected by a Residual Current Device (RCD) with a tripping current not exceeding 30 mA.
• Do not operate the pump if the power cord or plug is damaged. Contact qualified personnel for repairs.
• The pump must be installed on a solid, level surface, protected from direct sunlight and rain.
• Ensure adequate ventilation around the pump motor to prevent overheating.
• Бұл құрылғы физикалық, сенсорлық немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жоқ адамдардың (соның ішінде балалар) пайдалануына арналмаған, егер олардың қауіпсіздігіне жауапты адамның қадағалауынсыз немесе құрылғыны пайдалану туралы нұсқау болмаса.
• Балалардың құрылғымен ойнамауын қадағалау керек.

3. Өнім аяқталдыview

The Steinbach SPS 100-1 is a self-priming filter pump designed for efficient water circulation in swimming pool filter systems, such as the Speed Clean Comfort 75. It operates without a built-in timer, offering continuous operation when powered.

Құрамдас бөліктер

• Pump body with motor
• Pre-filter basket with transparent lid
• Кіріс және шығыс қосылымдары
• Ашасы бар қуат кабелі

1 -сурет: Аяқталдыview of the Steinbach SPS 100-1 Self-Priming Filter Pump.

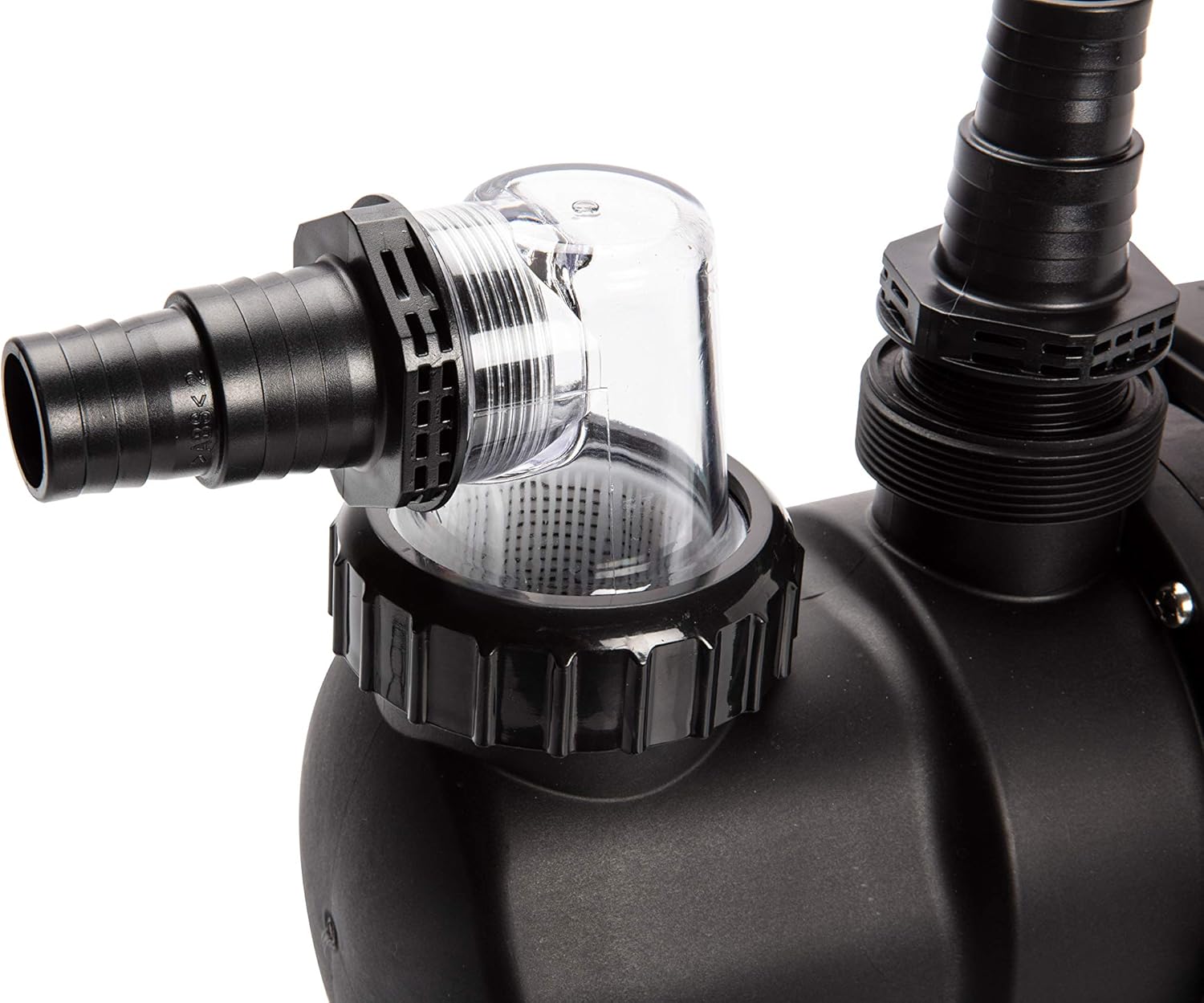

2-сурет: Жақыннан view of the pre-filter housing and the inlet connection with a hose attached. The transparent lid allows for easy inspection of the filter basket.

3-сурет: Егжей-тегжейлі view of the pre-filter and the threaded inlet connection, ready for hose attachment.

Figure 4: Close-up of the pump's outlet connection with a hose securely fastened, directing filtered water.

5-сурет: Егжей-тегжейлі view of the pump's threaded outlet connection, showing the port where the return hose connects.

Figure 6: Product label displaying technical specifications such as model number, voltage, power, and flow rate.

4. Орнату және орнату

Proper installation is crucial for the pump's performance and longevity. Refer to your specific filter system manual for detailed plumbing instructions.

4.1 Орналастыру

• Position the pump as close to the pool as possible, below water level if feasible, to aid in self-priming.
• Ensure the pump is on a stable, level, and dry surface.
• Protect the pump from direct weather exposure (rain, snow, direct sunlight).
• Allow sufficient space around the motor for ventilation and maintenance access.

4.2 Сантехникалық қосылымдар

• Connect the suction line from the pool skimmer/main drain to the pump's inlet (front connection).
• Connect the discharge line from the pump's outlet (top connection) to the filter system's inlet.
• Use appropriate fittings, clamps, and thread sealant (Teflon tape) to ensure watertight connections.
• Avoid kinks or sharp bends in hoses to maintain optimal flow.

4.3 Электр желісіне қосылу

• Қуат көзі сорғының көлеміне сәйкес келетініне көз жеткізіңізtage (230 В).
• Plug the pump into a grounded electrical outlet protected by an RCD.
• Ұзартқыш сымдарды аса қажет болмаса пайдаланбаңыз және олардың сыртта пайдалануға жарамды екеніне және сорғының қуат талаптарына сай екеніне көз жеткізіңіз.

5. Пайдалану нұсқаулары

5.1 Сорғыны толтыру

As a self-priming pump, the SPS 100-1 can draw water, but initial priming is recommended for faster startup:

1. Ensure all valves are open, allowing water to flow from the pool to the pump.
2. Remove the transparent lid of the pre-filter.
3. Fill the pre-filter housing completely with water.
4. Replace the lid securely, ensuring the O-ring is properly seated to prevent air leaks.
5. Turn on the pump. It should begin to draw water and expel air. If it does not prime within a few minutes, turn it off, re-check connections, and repeat the priming process.

5.2 Қалыпты жұмыс

• Once primed, the pump will continuously circulate water through your filter system.
• Monitor the pressure gauge on your filter (if applicable) to determine when backwashing or filter cleaning is needed.
• This model does not include a timer, so you will need to manually switch it on and off or connect it to an external timer (not included).

6. Техникалық қызмет көрсету

6.1 Pre-Filter Basket Cleaning

Regularly inspect and clean the pre-filter basket to prevent debris buildup and maintain pump efficiency.

1. Сорғыны өшіріп, оны қуат көзінен ажыратыңыз.
2. Бассейннен су ағып кетпес үшін барлық қажетті клапандарды жабыңыз.
3. Unscrew the transparent lid of the pre-filter.
4. Себетті алып тастап, жиналған қоқысты босатыңыз.
5. Себетті сумен жақсылап шайыңыз.
6. Inspect the O-ring on the lid for damage and ensure it is clean.
7. Replace the basket and securely fasten the lid.

6.2 Қысқы дайындық

Before freezing temperatures arrive, properly winterize your pump to prevent damage:

• Сорғыны қуат көзінен ажыратыңыз.
• Су төгетін тығынды (әдетте сорғы корпусының төменгі жағында орналасқан) алу арқылы сорғыдағы барлық суды төгіңіз.
• Disconnect all hoses and pipes.
• Clean the pre-filter basket and housing.
• Сорғыны құрғақ, аяздан қорғалған жерде сақтаңыз.

7. Ақаулықтарды жою

8. Техникалық сипаттамалар

9. Кепілдік және қолдау

For warranty information and technical support, please refer to the documentation provided with your purchase or contact Steinbach customer service directly. Keep your proof of purchase for warranty claims.

Байланыс ақпараты:

• Manufacturer: Steinbach
• Webсайт: www.steinbach.at (Please check for local support details)
